Pokyny pro používání aplikace Gps Parcela

OBSAH
- Úvod
- Začít
- Registrace uživatelského účtu
- Přihlásit se
- Nastavení
- Menu
- Údaje o parcele
- Postup pro zadávání koordinátů pro pozemek
- Navigace k pozemku
- Jak stanovit souřadnice
- Přesná lokalizace lomových bodů pozemku
- GNSS přijímač - NTRIP Client
- Vanis RTK přijímače
- Centimetrová přesnost GPS s korekcí RTK
- Zálohování a obnovení
- Seznam geoportálů

ÚVOD

Aplikace Gps Parcela je určena pro všechny soukromé vlastníky pozemků, kteří chtějí mít na svých chytrých telefonech nebo tabletech data všech svých pozemků s odpovídajícími mapami, aby mohli snadno přejít na své pozemky.
Aplikace je také určena pro všechny profesionály v oblasti nemovitostí, přesného zemědělství a lesnictví.

Aplikace Gps Parcela má vestavěného klienta NTRIP, který umožňuje připojení k GNSS přijímači přes Bluetooth a k síti referenčních GNSS stanic přes internet.
Klient NTRIP tak umožňuje centimetrovou přesnost GPS souřadnic s RTK korekcemi.

Aplikace může přijímat údaje o poloze (zeměpisná šířka, délka a další) ze dvou zdrojů.
Prvním trvalým zdrojem je vestavěný GPS přijímač mobilního telefonu. Přesnost GPS souřadnic se však v tomto případě pohybuje mezi 1 a 3 metry, což je docela dost pro navigaci na váš pozemek.
Doplňkovým zdrojem může být externí GNSS přijímač, který má možnost korekce RTK. V tomto případě je přesnost GPS souřadnic jeden centimetr, což je nezbytné pro přesné umístění lomových bodů vašeho pozemku.

Tato aplikace je založena na myšlence, že všechna katastrální data (především souřadnice) vašeho pozemkového pozemku jsou vám osobně vizuálně dostupná prostřednictvím internetu na geoportálu vaší země.
Neexistuje však možnost, že by některá aplikace měla volný přístup k údajům katastru všech geoportálů v Evropě.
Proto s trochou úsilí as naší pomocí můžete do této aplikace zadat souřadnice, které jste si přečetli na geoportálu. Rozhodně se jedná o nejpřesnější způsob, jak definovat hranice vašeho pozemku, abyste mohli využívat všechny funkce této aplikace.

ZAČIT

Po spuštění aplikace se na mapě zobrazí mapa vaší polohy a spodní panel nástrojů s ikonami.



Zleva doprava jsou následující ikony: Uživatel, Data, Můj pozemek, GNSS přijímač, Nastavení, Menu.
Napravo od ikon jsou následující informace:
Vzdálenost od mého umístění k mému pozemku, pouze pokud je pozemek zobrazen
Ujetá vzdálenost, pouze pokud je aktivován záznam trasy
Zeměpisná délka a šířka v závorce
Přesnost GPS, v hranatých závorkách, v metrech
Počet viditelných satelitů ve složených závorkách
Moje rychlost v m / s
Zdroj GPS (satelit, Wi-Fi, ...)
Při spuštění aplikace je nutné chvíli počkat na otevřeném prostranství (asi 10–15 sekund), než telefon přijme signál GPS a souřadnice GPS vaší polohy.
Nejprve v okně Menu vyberte češtinu. K dispozici jsou následující jazyky: angličtina, němčina, italština, chorvatština, slovinština, srbština, čeština, slovenština, polština, španělština, portugalština, francouzština. Výchozí jazyk je angličtina.

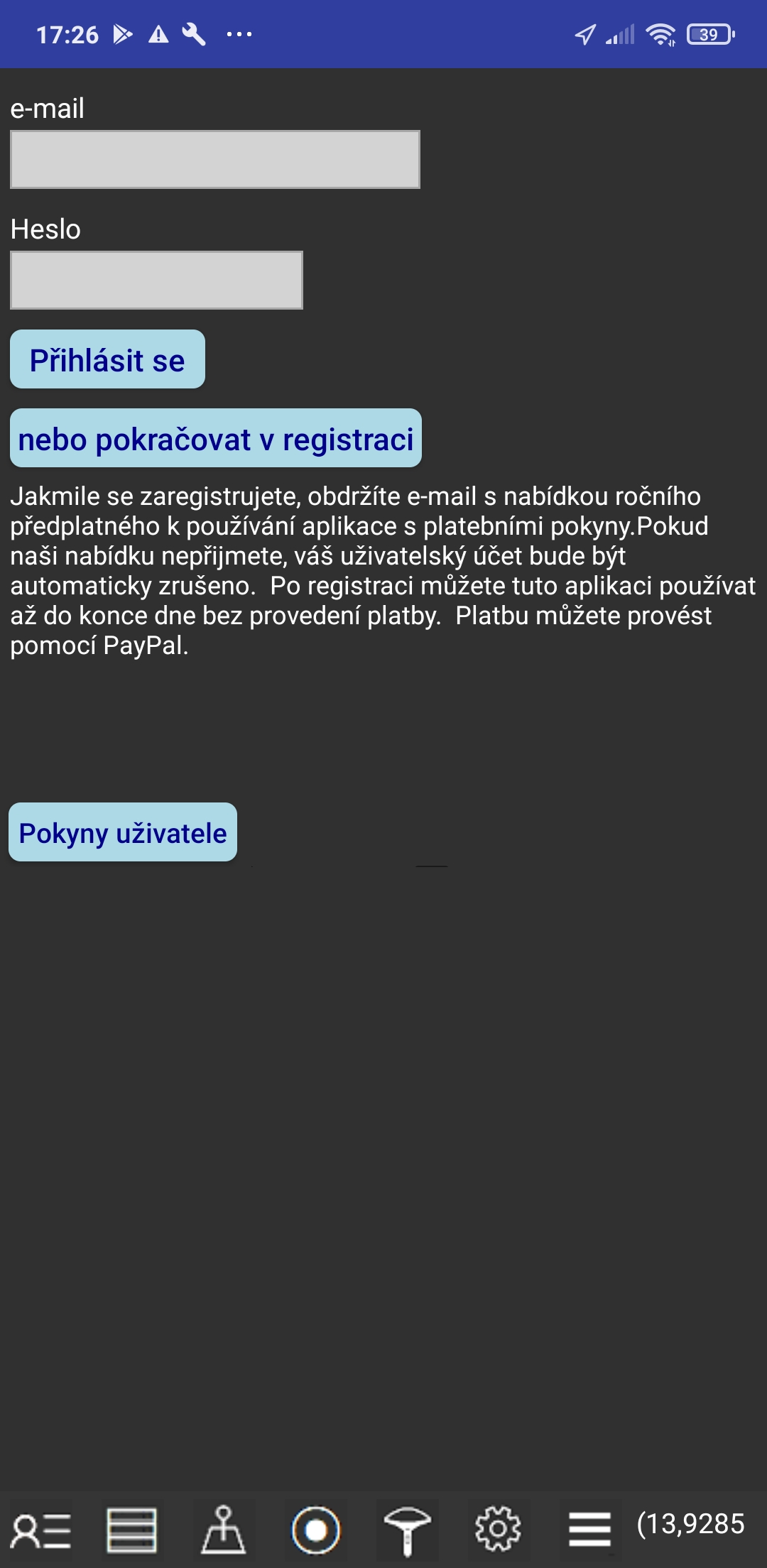

Klepnutím na ikonu Uživatel zaregistrujte svůj účet pomocí své e-mailové adresy a hesla. Poté se zobrazí následující okno.

V tomto okně můžete provést následující:
1. Začněte registrovat účet
Klepnutím na tlačítko „nebo pokračovat v registraci“ se zobrazí nové registrační okno.
2. Přeneste licenci ze starého do nového smartphonu
Zadejte přihlašovací údaje, které jste použili na svém starém mobilním telefonu. Přihlašovací údaje jsou: e-mail a heslo. Klepněte na tlačítko „Přihlásit se“. Před tím jste měli deaktivovat licenci na starém mobilním telefonu.

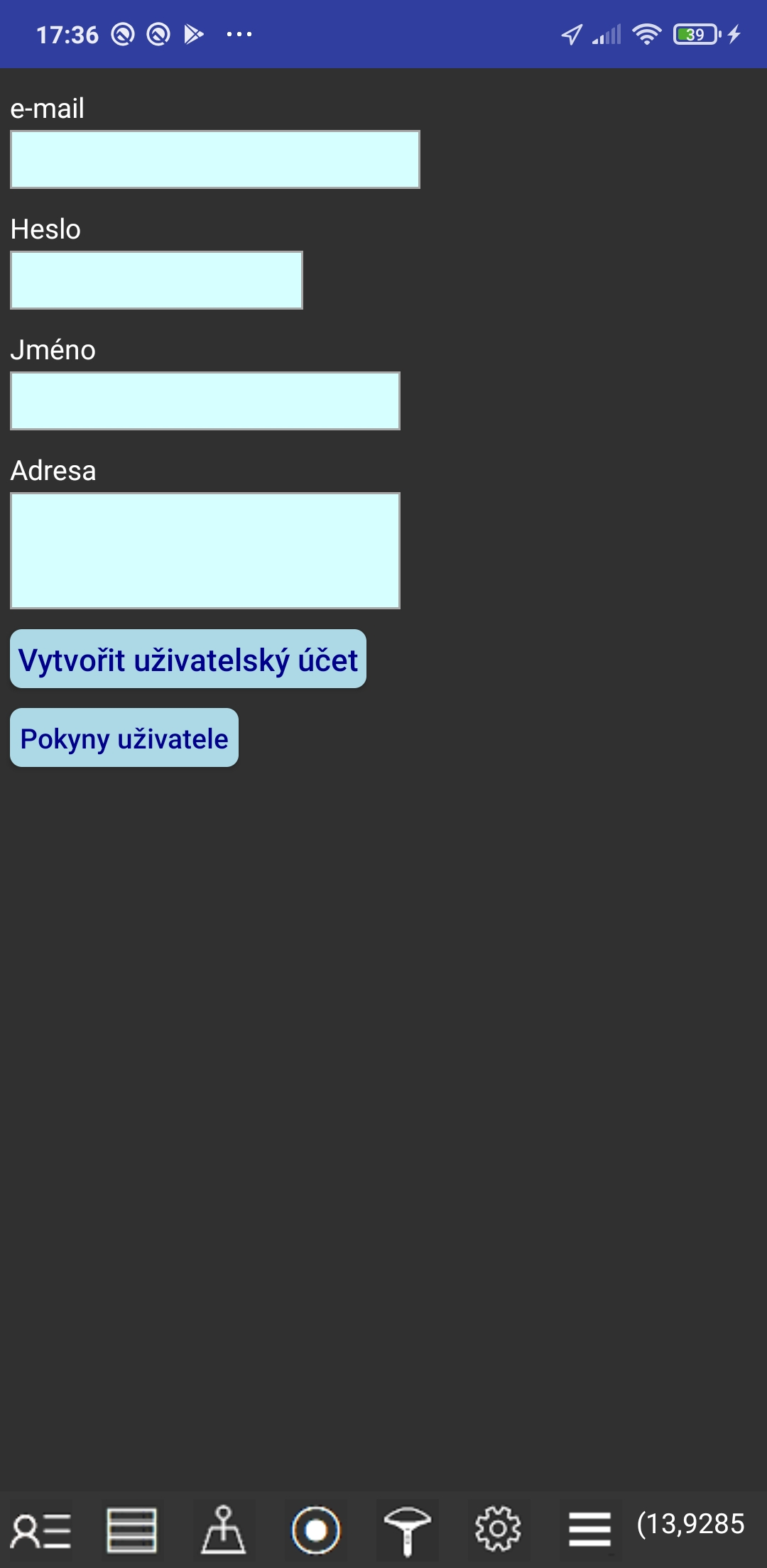

REGISTRACE UŽIVATELSKÉHO ÚČTU

Při prvním spuštění aplikace budete mít příležitost zaregistrovat svůj účet s následujícími informacemi, které musíte zadat: vaše e-mailová adresa a heslo, vaše jméno a adresa.
Vaše e-mailová adresa a heslo souvisí pouze s vaším mobilním telefonem, takže vaši e-mailovou adresu a heslo nelze použít k přihlášení do aplikace Gps Parcel na jiném mobilním telefonu nebo tabletu. Vaše osobní údaje nikdy nezveřejníme třetím stranám.
Chcete-li se zaregistrovat, klepněte na tlačítko „Vytvořit uživatelský účet“.
Účet potřebujete pouze v případě, že se chcete přihlásit k použití aplikace Gps Parcela pro své pozemky pomocí referenčních souřadnic z geoportálu. Roční předplatné je 29 EUR včetně DPH. Po registraci účtu obdržíte e-mail s nabídkou předplatného s pokyny k platbě. Pokud naši nabídku nepřijmete, bude váš účet automaticky zrušen.
Po registraci účtu můžete využívat všechny funkce aplikace, aniž byste museli platit až do konce dne.
Můžete platit kreditní kartou přes PayPal.
Kliknutím na odkaz níže můžete platit prostřednictvím služby PayPal.

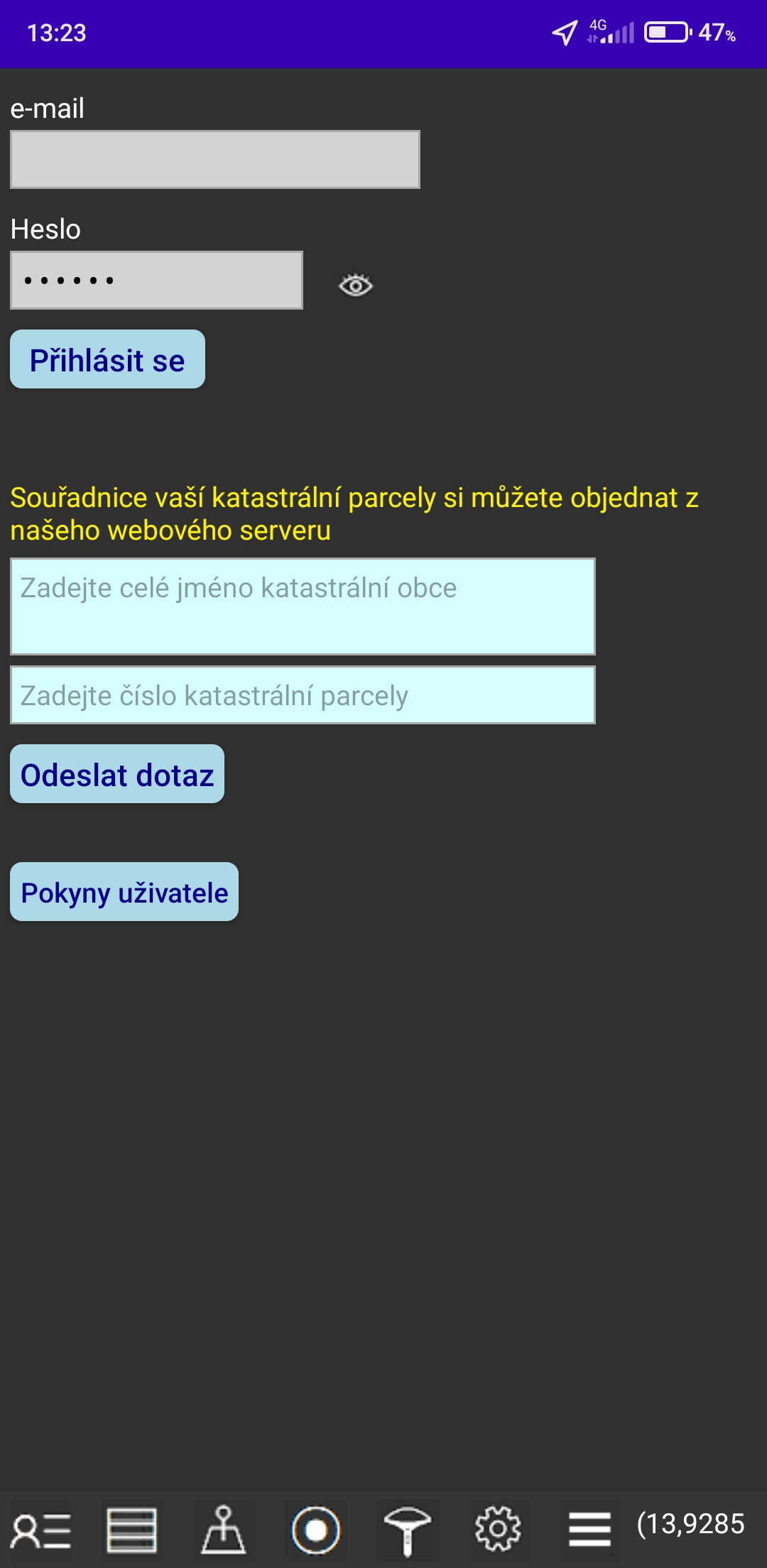

PŘIHLÁSIT SE

Opětovným klepnutím na ikonu Uživatel zobrazíte změny stavu platby

Jakmile obdržíme vaši platbu, budete moci aplikaci plně využívat.
Klepnutím na tlačítko "Přihlásit se" aplikace načte změnu vašeho stavu platby.
Poté se zobrazí zpráva, do kterého data je váš účet platný.
Souřadnice vaší katastrální parcely si můžete také objednat z našeho webového serveru.
Toto je další služba, kterou poskytujeme, aby se tato aplikace snáze používala.
Zadejte celý název katastrální obce a číslo katastrální parcely.
Klepněte na tlačítko „Odeslat dotaz“ a aplikace nám automaticky pošle váš dotaz e-mailem.
Cena předplatného za používání aplikace Gps Parcela nezahrnuje stahování souborů se souřadnicemi vašich katastrálních parcel z našeho webového serveru.
Souřadnice si můžete stáhnout jako soubor se jménem katastrálního pozemku z našeho webového serveru za určitých podmínek, které od nás obdržíte e-mailem. Cena vytvoření souboru se souřadnicemi pro jednu z vašich katastrálních parcel je 10 EUR.

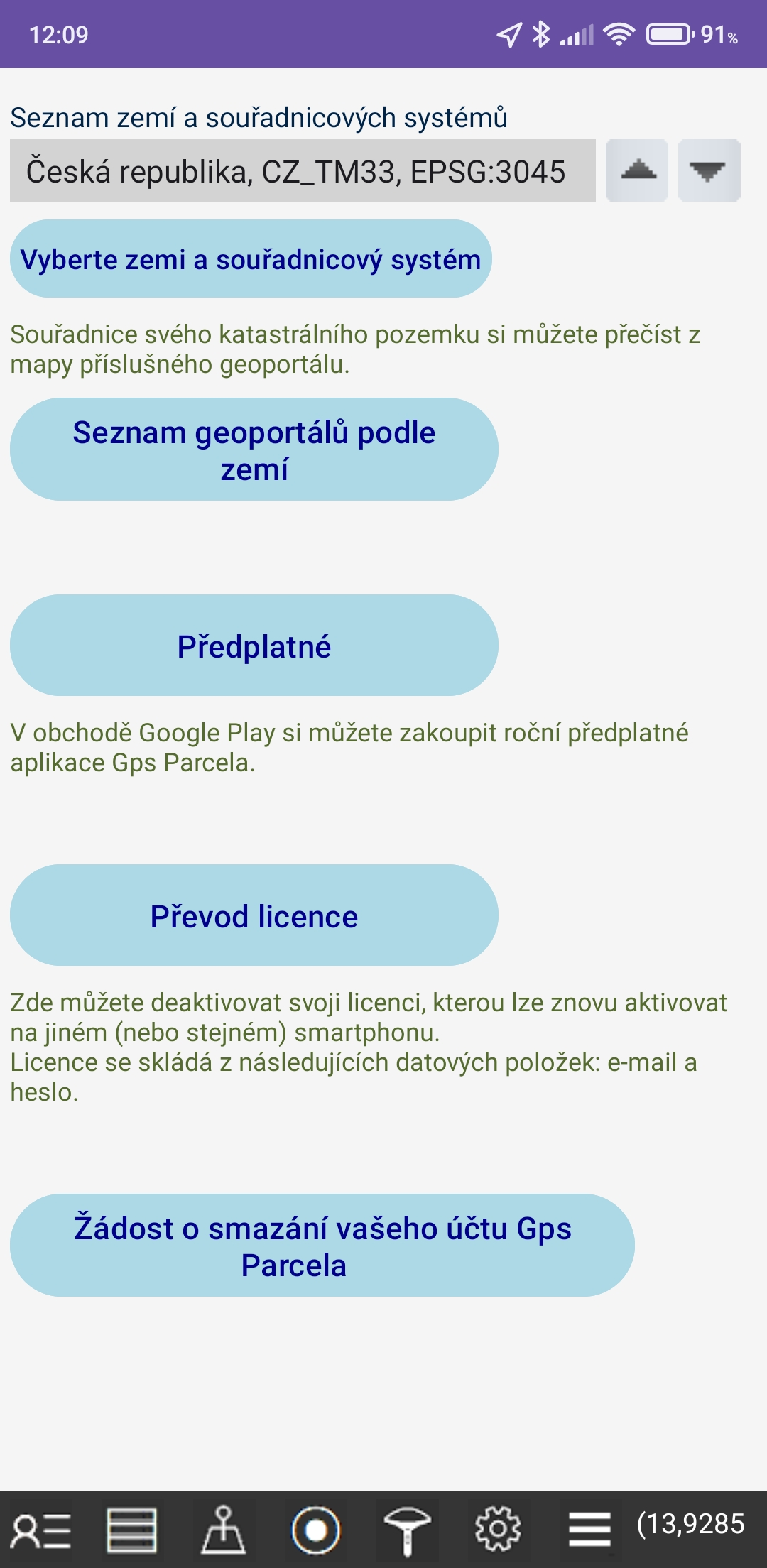

NASTAVENÍ

Klepněte na ikonu Nastavení

Vyberte zemi a referenční souřadnicový systém pro vaše pozemky.
Seznam všech zemí podporovaných touto aplikací najdete na konci těchto pokynů. Seznam zemí je rozevíracím seznamem.
Klepněte na tlačítko „Seznam geoportálů podle zemi“ a zobrazí se webová stránka se seznamem geoportálů.

Klepnutím na tlačítko „Převod licence“ deaktivujete svou licenci, kterou lze znovu aktivovat na jiném (nebo stejném) smartphonu. Licence se skládá z následujících informací: e-mail a heslo.

Klepněte na tlačítko „Předplatné“ a zobrazí se okno, ve kterém si můžete zakoupit předplatné aplikace Gps Parcela v Obchodě Google Play pomocí platební metody z vašeho účtu Google.

Klepněte na tlačítko „Žádost o smazání vašeho účtu Gps Parcela“ a zobrazí se webová stránka, kam můžete odeslat žádost o smazání vašeho účtu Gps Parcela.

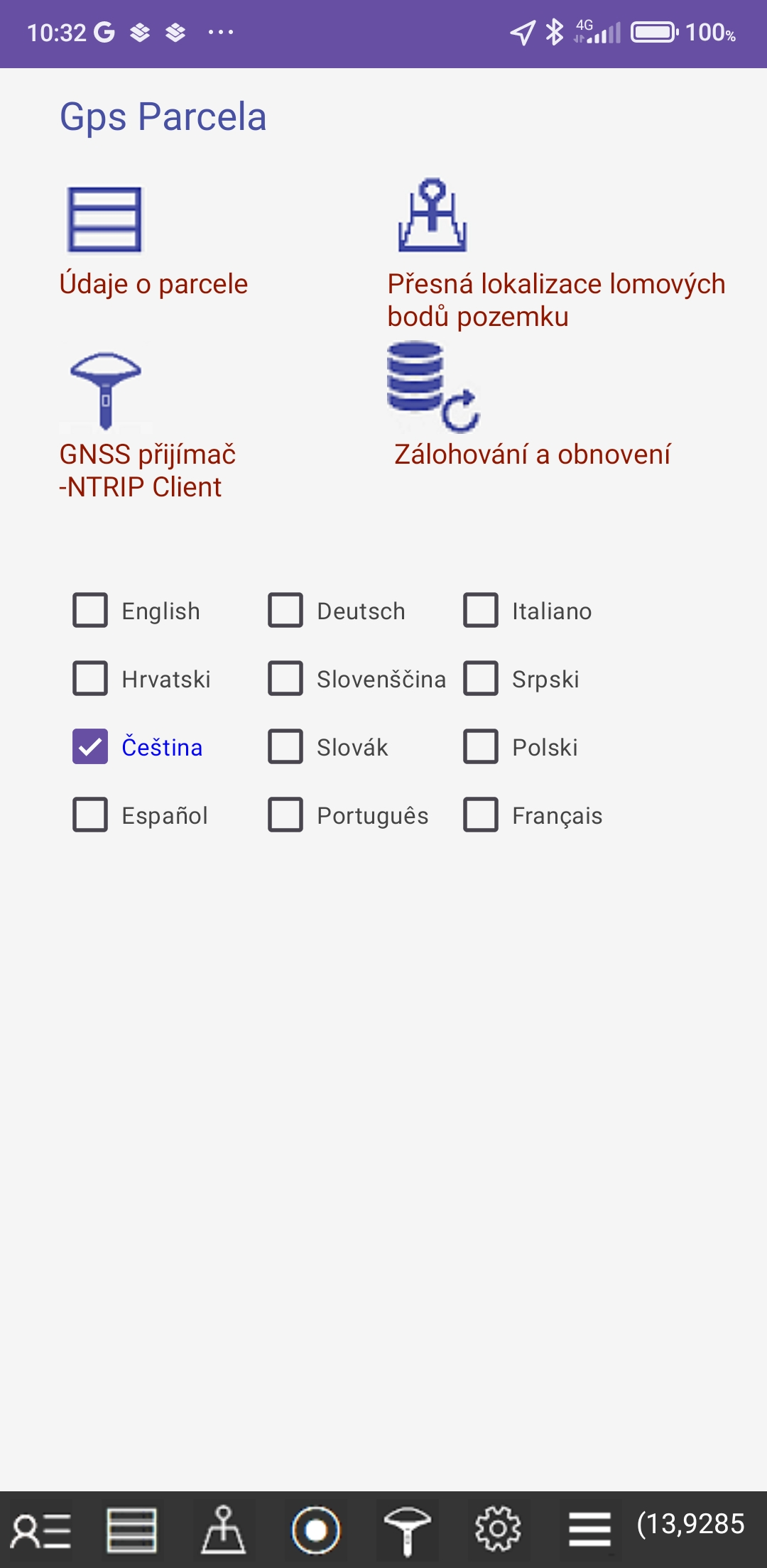

MENU

Klepněte na ikonu Menu

- Klepnutím na tlačítko "Údaje o parcele" nebo ikonu Data upravíte údaje o pozemcích v novém okně.
- Klepněte na tlačítko "Přesná lokalizace lomových bodů pozemku" a zobrazí se nové okno.
- Klepněte na tlačítko "GNSS přijímač - NTRIP Client" a objeví se nové okno.
- Klepněte na tlačítko "Zálohování a obnovení" a objeví se nové okno, ve kterém můžete zálohovat a obnovit soubory.
Nejprve vyberte český jazyk. K dispozici jsou následující jazyky: angličtina, němčina, italština, chorvatština, slovinština, srbština, čeština, slovenština, polština, španělština, portugalština, francouzština. Výchozí jazyk je angličtina.

ÚDAJE O PARCELE

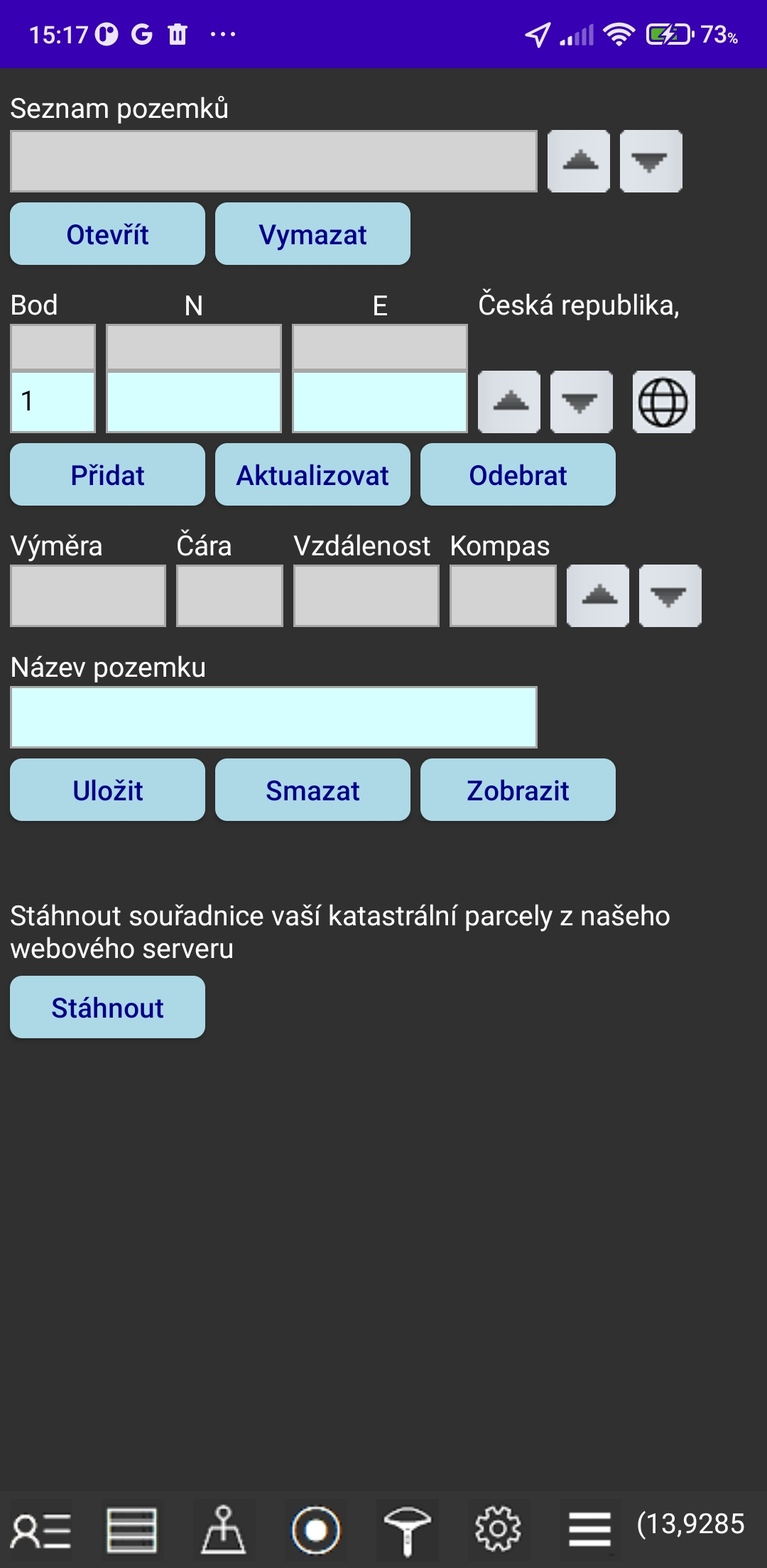

Klepnutím na ikonu Data upravíte data pozemku v novém okně.

V tomto okně můžete
vytvořit katastrální pozemek zadáním souřadnic,
aktualizovat zadané souřadnice,
stáhnout souřadnice katastrálního pozemku, který jste si objednali z našeho webového serveru,
převádět z referenčních souřadnic na souřadnice GPS,
získat výpočet výměry katastrální parcely a délky stránek parcely,
uložit soubor katastrální parcely do místního složky mobilního telefonu,
otevřít soubor katastrální parcely z místního složky mobilního telefonu,
smazat soubor katastrální parcely z místního složky mobilního telefonu,
zavřít otevřené soubory pomocí tlačítka Vymazat,
zobrazit mapu otevřeného pozemku.
Můžete otevřít a zobrazit až 10 katastrálních parcel současně.
Název místní složky je GpsParcela.

POSTUP PRO ZADÁVÁNÍ KOORDINÁTŮ PRO POZEMEK

-Nejprve je třeba přečíst souřadnice vašeho pozemku z katastrální mapy geoportálu pro vybranou zemi a souřadnicový systém.
- Klepněte na tlačítko „Vymazat“. Ve světle modrém poli pod nadpisem „Bod“ se zobrazí číslo 1. Dvě světle modrá pole pod nadpisem dvou souřadnic budou prázdná.
-V každém z těchto dvou světle modrých polí musíte zadat jednu souřadnici prvního bodu.
-Klepněte na tlačítko „Přidat“. Hodnoty zadaných souřadnic budou přepsány výše ve dvou šedých polích. V poli pod nadpisem „Bod“ se objeví číslo 2. Sousední dvě světle modrá pole budou vymazána a budou připravena k zadání souřadnic bodu číslo dva.
-Zadejte souřadnice pro všechny body podle postupu popsaného výše. Každý bod má své pořadové číslo.
-Můžete posouvat body se souřadnicemi nahoru a dolů dotykem na ikony nahoru a dolů. Seznam pozemků je také rozevíracím seznamem.
-Můžete změnit hodnoty souřadnic ve světle modrých polích pro jeden bod a poté klepnout na tlačítko „Aktualizovat“
-Můžete odstranit bod z hodnoty souřadnic ve světle modrých polích klepnutím na tlačítko „Odebrat“
- Souřadné hodnoty ve světle modrých polích pro jeden bod lze převést na souřadnice GPS (WGS84) klepnutím na ikonu zeměkoule. Při prvním dotyku se souřadnice zeměpisné délky a šířky zobrazí v desítkovém formátu a při druhém dotyku ve formátu „stupeň: minuta: sekunda“

-Po zadání souřadnic všech bodů zadejte název souboru parcely do světle modrého pole pod nadpisem „Název pozemku“.
Klepněte na tlačítko „Uložit“. Poté se v seznamu souborů katastrálních parcel objeví název katastrální parcely. Název souboru může obsahovat pouze písmena, číslice a znaménko minus.
- Mapu pozemku můžete zobrazit klepnutím na tlačítko „Zobrazit“ nebo klepnutím na ikonu Můj pozemek.
- Seznam pozemků můžete posouvat nahoru a dolů klepnutím na tlačítka nahoru a dolů. Seznam pozemků je také rozevíracím seznamem.
-Klepněte na tlačítko „Otevřít“ a otevře se název souboru pozemků ze šedého pole, což znamená, že data pro všechny body budou v seznamu bodů. Současně se zobrazí hodnota výměry pozemku a délky hraničních čar budou uvedeny pod nadpisem „Vzdálenost“.
-Název otevřeného pozemku se objeví ve světle modrém poli pod názvem „Název pozemku“.
Tento pozemek můžete vymazat klepnutím na tlačítko „Zmazat“.
- Klepněte na tlačítko "Stáhnout", pokud jste si objednali souřadnice katastrálního pozemku z našeho webového serveru..
Zobrazí se seznam vašich objednaných katastrálních parcel (jeden nebo více) z našeho webového serveru.
Vyberte název ze seznamu a klepněte na tlačítko „Vybrat pozemek“a souřadnicový soubor vaší katastrální parcely bude stažen z našeho webového serveru do místní paměti vašeho mobilního telefonu.
Objednaný soubor se poté zobrazí ve vašem seznamu pozemků.
Klepněte na tlačítko „Zobrazit“.

NAVIGACE K POZEMKU

zobrazení pozemku na mapě.

Klepnutím na ikonu Můj pozemek zobrazíte mapu vybraného pozemku.
Děj je označen žlutou značkou a ohraničením červeně.
Klepnutím na ikonu Moje poloha zobrazíte mapu mé polohy.
Aktuální poloha je označena zelenou značkou.
Pokud se však přestanete pohybovat (rychlost je nulová), automatický výpočet střední hodnoty zeměpisné délky a zeměpisné šířky začíná v posledních 10 načtených bodech GPS, jejichž přesnost je menší než 5 m (pro Android). Body s přesností větší než 5 m nejsou brány v úvahu. Barva značky polohy zčervená a průměrná hodnota zeměpisné délky a šířky se zobrazí v závorkách, čímž se dosáhne vyšší přesnosti odečtů souřadnic GPS.
Tuto aplikaci nelze použít pro geodetické zaměření.

JAK STANOVIT SOUŘADNICE

pro katastrální pozemek pomocí geoportálu

Chcete-li přesně určit souřadnice, musíte místo mobilního telefonu, který má pro tento účel příliš malou obrazovku, použít počítač nebo notebook s myší.
Klikněte na odkaz na web ze seznamu geoportálů a tam můžete ze zobrazené katastrální mapy snadno získat relativně přesné referenční souřadnice katastrální parcely.
Existují dva způsoby, jak toho dosáhnout, v závislosti na vybraném geoportu.
Prvním způsobem je zadat údaje o parcele uvedením názvu katastrální obce a čísla parcely a následným kliknutím na ikonu, která vás přenese na mapu vaší parcely.
Další možností je hloubkové přiblížení mapy zobrazené ve vaší oblasti, dokud se neobjeví hranice pozemku, kde můžete svůj pozemek identifikovat podle čísla.
V obou případech budete moci číst a zapisovat referenční souřadnice pro každý bod, do kterého jste umístili myš. Pak musíte přímo zadat souřadnice všech bodů do aplikace.
Musíte vědět, že přesnost dat a mapy není absolutní, protože závisí na mnoha faktorech. Například katastrální mapy na geoportálech nejsou vždy absolutně přesné a souřadnice mají obvykle přesnost jednoho metru. Ačkoli ve většině případů zobrazení vašeho pozemku odpovídá skutečné situaci na zemi, stále se může stát, že tomu tak není vždy, kvůli nesprávným vstupním údajům.

PŘESNÁ LOKALIZACE LOMOVÝCH BODŮ POZEMKU

Klepněte na ikonu Menu a na tlačítko "Přesná lokalizace lomových bodů pozemku"

K přesné lokalizaci hraničních bodů parcely používá aplikace Gps Parcela Pro metodu RTK ke korekci přesnosti GPS souřadnic pomocí bluetooth GNSS přijímače a internetového přístupu k síti referenčních stanic.
Otevřete soubor pozemku a vyberte cílový bod.
Klepněte na tlačítko ’Spusťte přesnou navigaci’ a pokračujte na mapy.
Jděte směrem k cílovému bodu podle čáry mezi aktuálním bodem a cílovým bodem.

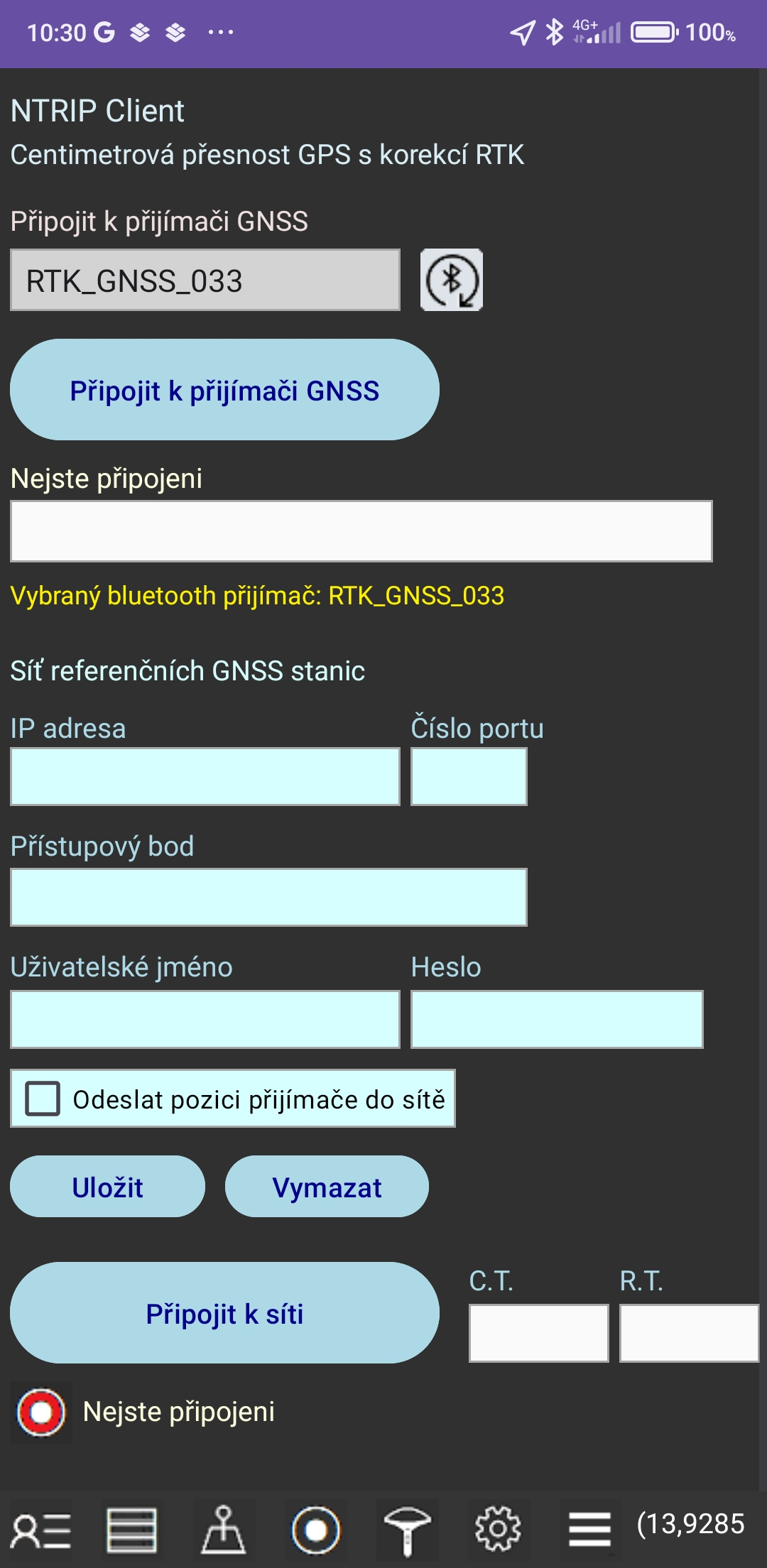

GNSS PŘIJÍMAČ - NTRIP CLIENT

Klepněte na ikonu Menu a na tlačítko "GNSS přijímač - NTRIP Client"

Počáteční nastavení GNSS přijímače a sítě referenčních GNSS stanic
Připojte přijímač k přenosné baterii (power bank) pomocí USB kabelu. Doporučujeme přenosnou baterii s kapacitou 10 000 mAh.
Nejprve byste měli spárovat svůj mobilní telefon a přijímač GNSS prostřednictvím připojení Bluetooth klepnutím na ikonu vyhledávání Bluetooth.
Aplikace Gps Parcela podporuje následující RTK GNSS přijímače:
- Ruční geodetická sada Vanis RTK
- Kalibrovaná geodetická sada Vanis RTK
Po nějaké době se název GNSS přijímače objeví ve výběrovém seznamu GNSS přijímačů. V případě přijímače Vanis RTK bude název RTK_GNSS_xxx, kde xxx je číslo. Vyberte název přijímače ze seznamu. Klepněte na tlačítko „Připojit k přijímači GNSS“. Zobrazí se žádost o spárování. Přijměte párování a zadejte heslo 1234.
Poté bude navázáno připojení Bluetooth a zobrazí se souřadnice vaší polohy. Tyto souřadnice nejsou opraveny. Klepněte na tlačítko „Uložit“.

K nastavení sítě potřebujete následující údaje:
IP adresa, číslo portu, přístupový bod (mount point, montážní bod) , uživatelské jméno a heslo.
Tato data můžete získat od služby, která poskytuje opravy RTK.
Přístupový bod je název nejbližší referenční GNSS stanice, ze které obdržíte opravu RTK. Měla by to být stanice, která je od vás vzdálená maximálně 35 km, pokud chcete přesné korekce. V tomto případě nemusíte zaškrtávat "Odeslat pozici přijímače do sítě". Seznam přístupových bodů lze nalézt na webových stránkách služby.
Existují však služby, které za vás vyberou nejbližší referenční stanici, ale k tomu potřebují souřadnice vaší polohy. V takovém případě byste měli zaškrtnout "Odeslat pozici přijímače do sítě". Také v tomto případě se typ služby zadává do pole bod připojení. Služba obvykle účtuje za své služby za minutu připojení k síti, například 0,06 EUR/minutu.
Existují také bezplatné služby a nejznámější celosvětová bezplatná služba je www.rtk2go.com. V tomto případě není vyžadován žádný přihlašovací účet, stačí se připojit pomocí těchto údajů:
IP adresa 3.143.243.81
Číslo portu 2101
Uživatelské jméno: vaše platná e-mailová adresa
Pro heslo zadejte „none“
Zadejte platný název přístupového bodu
Klepněte na tlačítko „Uložit“ a vaše data budou uložena.
Upozorňujeme, že rtk2go.com nemá dostatečný počet referenčních stanic pro všechny části každé země v Evropě.

Práce s korekcí RTK
Klepněte na tlačítko „Připojit k přijímači GNSS“.
Klepněte na tlačítko „Připojit k síti“
V případě úspěšného připojení se v poli "C.T" zobrazí doba trvání připojení a v poli "R.T" čas příchodu zprávy s opravou RTK.
Také by se měla zobrazit data odesílaná přijímačem GNSS (v poli pod tlačítkem „Připojit k přijímači GNSS“.
Jsou to: zeměpisná šířka, délka a písmeno jako značka kvality opravy
Značky kvality jsou následující:
N-žádná korekce, oranžová značka na mapě
D-špatná korekce, purpurová značka na mapě
E- přibližná korekce, azurová značka na mapě
F- přesná korekce, modrá značka na mapě
Na mapě se zobrazí dvě značky:
zelená značka s údaji o poloze získanými z mobilního telefonu a
barevná značka kvality korekce RTK s údaji o poloze získanými z GNSS přijímače.

VANIS RTK PŘIJÍMAČE

Aplikace Gps Parcela umožňuje připojení k RTK přijímači přes Bluetooth a připojení k síti referenčních GNSS stanic přes internet.
Aplikace Gps Parcela tímto způsobem zajišťuje centimetrovou přesnost GPS souřadnic s RTK korekcemi.
Španělská elektronická společnost ArduSimple vyrábí Vanis RTK přijímače pro VANIS d.o.o. Chorvatsko.

Navštivte webový obchod ArduSimple a získejte přímo přijímač Vanis RTK:

* Ruční geodetická sada Vanis RTK, doporučená pro aplikace Gps Parcela

CENTIMETROVÁ PŘESNOST GPS S KOREKCÍ RTK

Aplikace Gps Parcela má vestavěného klienta NTRIP, který vám umožňuje připojit se k GNSS přijímači pomocí Bluetooth a připojit se k referenční síti GNSS stanic pomocí internetu.
Klient NTRIP tímto způsobem umožňuje centimetrovou přesnost GPS s korekcemi RTK.

A co je GNSS, RTK, NTRIP,...?
RTK je technologie pro korekci a zvýšení přesnosti systému GNSS, která poskytuje centimetrovou přesnost souřadnic GPS.
GNSS je název pro systém navigačních družic (Global Navigation Satellite System).
Existují čtyři systémy GNSS: americký GPS, ruský GLONASS, čínský BeiDou a EU Galileo.

GNSS přijímač je zařízení, které současně přijímá signály z několika GNSS satelitů (alespoň 4) a vypočítává GPS souřadnice (zeměpisnou šířku a délku) své polohy na zemi.
GNSS přijímač má dvě hlavní části: anténní a procesorovou část. Kvalita GNSS přijímače závisí na kvalitě antény.
Existují 2 typy GNSS přijímačů:
- standardní přijímač, který nemá schopnost korekce RTK a tento přijímač je nainstalován v chytrých telefonech.
- RTK přijímač s funkcí korekce RTK. Tento přijímač má vlastní kryt.

RTK GNSS přijímač umístěný na pevné pozici se známými přesnými GPS souřadnicemi lze připojit k počítači referenční stanice. V tomto případě tento přijímač RTK vypočítá chybu RTK jako „rozdíl“ mezi přesnými souřadnicemi své polohy a souřadnicemi, které vypočítal na základě přijatých satelitních signálů GNSS. Tato chyba je ve skutečnosti opravou RTK, kterou lze odeslat do jiného přijímače RTK v blízkosti, který současně přijímá signály ze stejných satelitů GNSS. Druhý přijímač RTK nyní může opravit své vypočítané GPS souřadnice s přijatou korekcí RTK a poté odeslat souřadnice s přesností na centimetry svému klientovi NTRIP prostřednictvím připojení Bluetooth.

Síť referenčních stanic GNSS je organizována v každé zemi nebo globálně jako služba pro distribuci RTK korekcí.
Tato služba zahrnuje vysílače NTRIP a referenční GNSS stanice, které jsou od sebe vzdálené až 70 km. NTRIP caster je aplikace webového serveru, která má IP adresu.
Všechny referenční stanice posílají své opravy RTK každou sekundu do vysílače NTRIP.
Klienti NTRIP se připojují k vysílači NTRIP, aby získali korekci RTK nejbližší referenční stanice.
Korekce RTK je přenášena ve zprávě pomocí komunikačního protokolu NTRIP ve formátu RTCM.

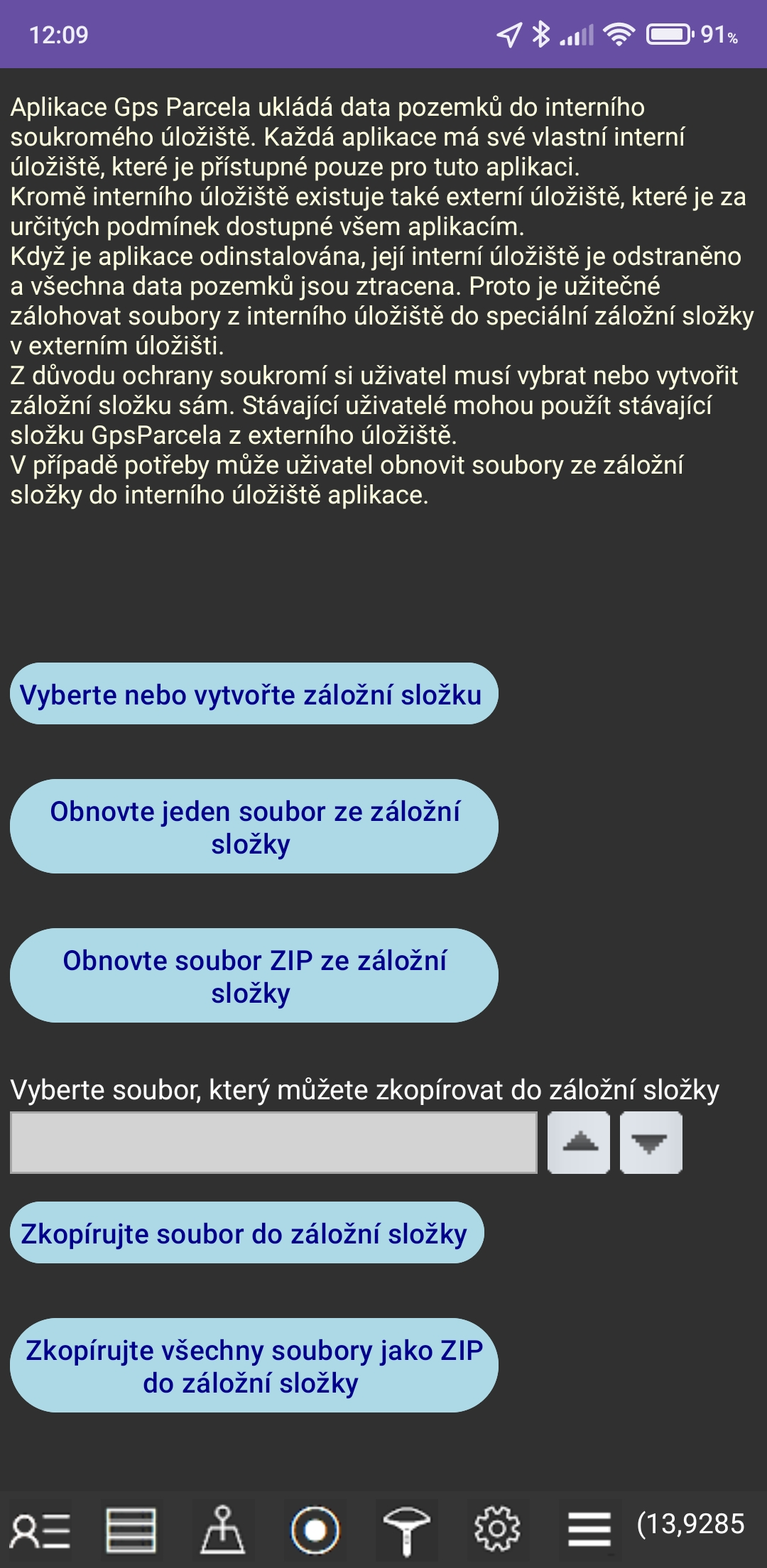

ZÁLOHOVÁNÍ A OBNOVENÍ

Klepněte na ikonu Menu a na tlačítko "Zálohování a obnovení"

Aplikace Gps Parcela ukládá data o pozemcích do interního soukromého úložiště. Každá aplikace má své vlastní interní úložiště, které je dostupné pouze pro danou aplikaci. Kromě interního úložiště existuje také externí úložiště, které je za určitých podmínek dostupné všem aplikacím. Když je aplikace odinstalována, její vnitřní úložiště se smaže a všechna data o pozemcích jsou ztracena. Proto je užitečné zálohovat soubory z interního úložiště do samostatné záložní složky na externím úložišti. Pro ochranu soukromí si uživatel musí vytvořit nebo vybrat záložní složku sám. V případě potřeby může uživatel obnovit soubory ze záložní složky do interního úložiště aplikace. Nejprve musíte vybrat existující složku nebo vytvořit novou složku. Poté klepněte na tlačítko „Zkopírujte soubor do záložní složky“ nebo na tlačítko „Obnovte jeden soubor ze záložní složky“. Vybraný soubor, který můžete zálohovat, je soubor, který jste otevřeli ze seznamu pozemků v okně Data.
Všechny soubory můžete také zkopírovat jako jeden soubor ZIP s názvem „Zipped_Parcela_Files“ s datem.
